Клиенту нужно было:
- удаленное управление автоматическими воротами (въезд, гараж), управление парковым освещением,
- управление устройствами аудио/видео (DVD, спутниковый ресивер, ТВ, Sonos),
- постановка/снятие с охраны (сигнализация),
- управление кондиционером и вентиляцией,
- видеонаблюдение в офисе
- удаленное управление офисным освещением.
Описание проекта

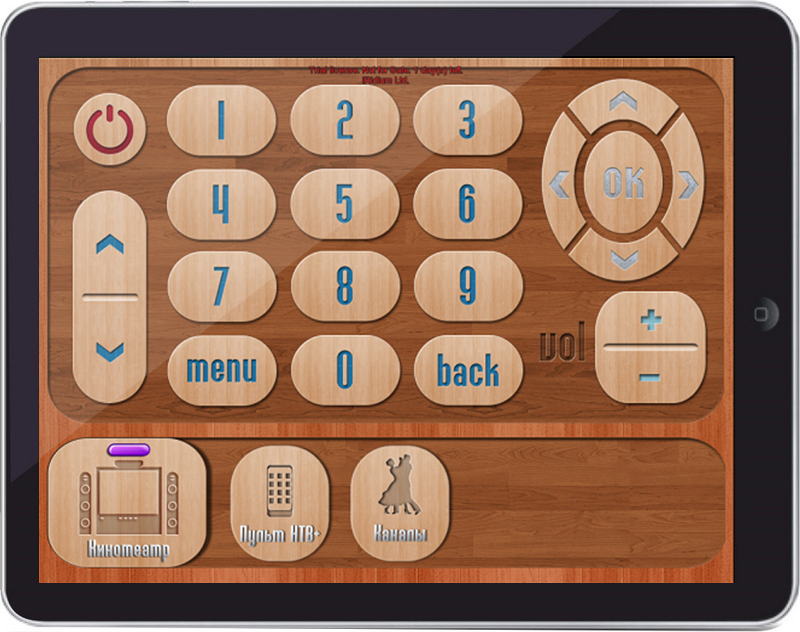

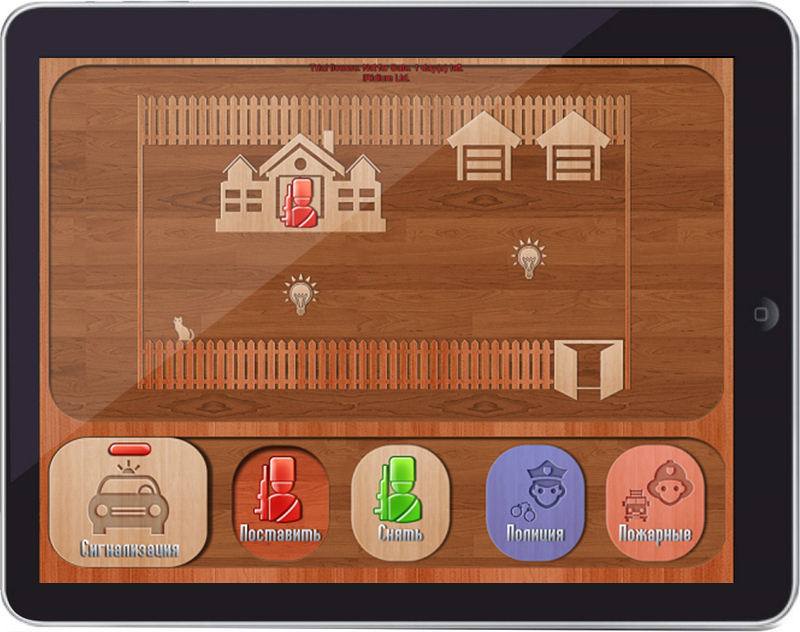

Интерфейс на панелях управления устройствами домашней автоматизации имеет индивидуальный дизайн. Написан собственный драйвер для управления сигнализацией и парковым освещением. Проект включает в себя модуль управления KNX устройствами и камеры видеонаблюдения. В панели управления встроены функции вызова часто используемых приложений для быстрого переключения между приложениями.
Трудности, с которыми столкнулись в работе над проектом
Кондиционер не мог быть подключен к управляющим блокам системы автоматизации, поэтому было принято решение управлять кондиционером с помощью ИК-команд. Информация о температуре и влажности собирается web-сервером на основе Raspberry Pi. Управление осуществляется передачей команд через ИК-излучатель, подключенный к этому web-серверу. Данное решение позволило свести к минимуму затраты на оборудование.
В связи с нехваткой места, для управления парковым светом и сигнализацией был использован один блок с 4-мя реле на базе контроллера Arduino Ethernet. Был написан собственный драйвер для управления этим устройством и подключен к iRidium mobile.
Какие и сколько панелей управления в проекте
- iPad mini
- Samsung Galaxy S4
- Samsung HomeSync
Использованное оборудование
- Global Cache: WF2IR - 1 шт.(управление аудио/видео),
- GC-100-12 - 1 шт. (ворота)
- KNX IP-контроллер 772 BAOS - 1 шт. (освещение, офис)
- Raspberry Pi - 1 шт.
- ИК-излучатель - 1 шт. (подключен к GPIO)
- Датчик температуры/влажности - 1 шт. (подключен к GPIO)
- Arduino Ethernet - 1 шт.
- Relay Shield - 1 шт.
- IP-камера Dlink DCS-2103 - 1 шт.
- Sonos Bridge - 1 шт.
- Sonos Connect:AMP - 1 шт.
- Ресивер HUMAX - 1 шт.
- ТВ Sharp - 1 шт.
- Blu-Ray Pioneer - 1 шт.
