Диспетчеризация инженерных систем медцентра «УГМК-Здоровье» на iRidi СКАДА-БМС (Смартсистема)

В медицинском центре «УГМК-Здоровье» в Верхней Пышме внедрили систему автоматизации и диспетчеризации на базе iRidi SCADA-BMS.
Проект реализовала компания «Смартсистема» — интегратор полного цикла из Екатеринбурга.

Задача

Медицинские центры сети находятся на нескольких удалённых площадках, в том числе в помещениях на первых и подвальных этажах. Поэтому заказчику было важно быстро выявлять протечки, перебои электроснабжения и другие нештатные ситуации.

Новая система должна была:

• объединить инженерное оборудование в едином интерфейсе;
• ускорить реакцию персонала на аварии;
• обеспечить непрерывную работу и сохранность данных;
• вести архив событий, строить тренды и формировать отчёты;
• поддерживать ручное и автоматическое управление оборудованием;
• стать основой для единой диспетчерской службы всей сети.

Одним из требований был переход с зарубежного SCADA-решения на российскую платформу без потери необходимой функциональности.

Решение

На объекте внедрили iRidi SCADA-BMS. Сервер системы в реальном времени обрабатывает параметры по шести инженерным разделам.

Система контролирует:

• водоснабжение, насосы, датчики протечки и гидрозатворы;
• индивидуальный тепловой пункт;
• приточно-вытяжную вентиляцию;
• кондиционирование серверных и технических помещений;
• электроснабжение и приборы учёта.

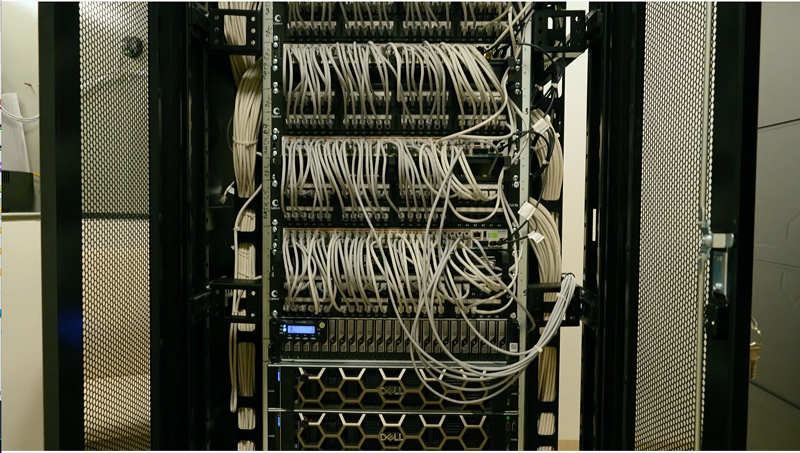

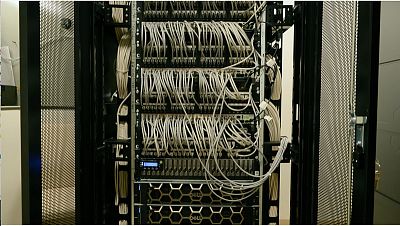

В серверной установлены основной и резервный серверы. При отказе основного система автоматически переключается на резервный, сохраняя доступ к управлению и данным.

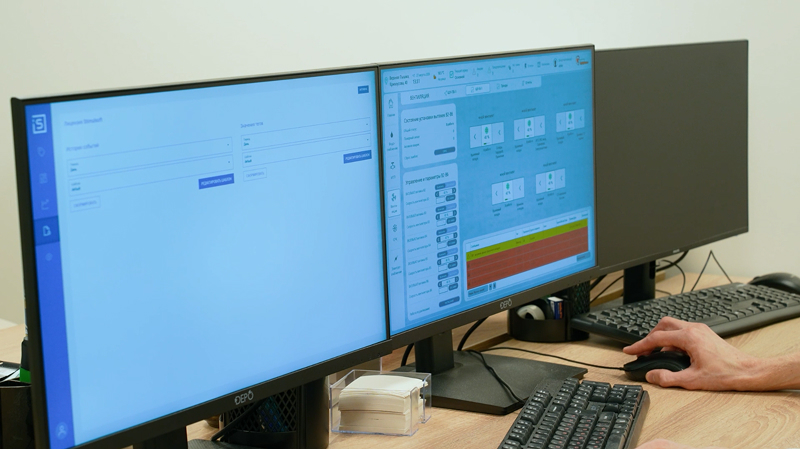

Контроль организован с нескольких рабочих мест: основного АРМ оператора, локальной панели в шкафу диспетчеризации, АРМ в комнате охраны и удалённого рабочего места для специалистов главного офиса.

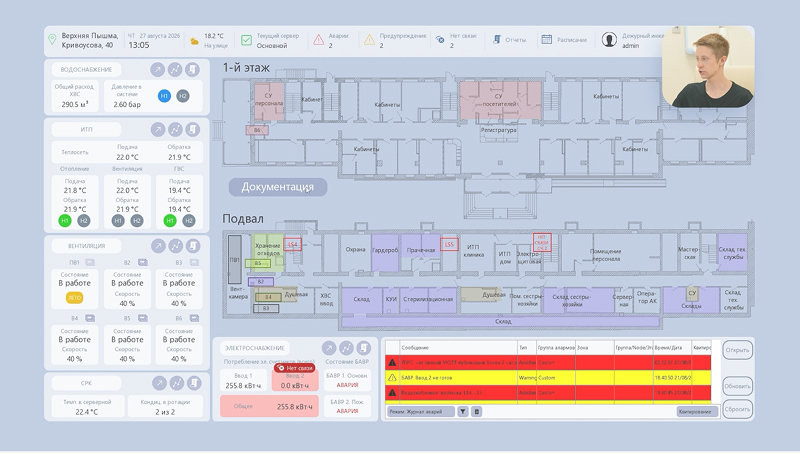

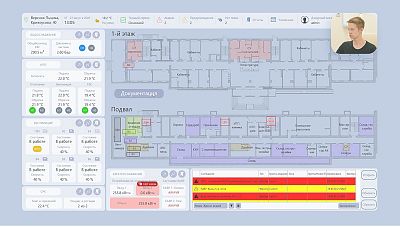

На главном экране отображается план здания. При аварии оператор сразу видит проблемную зону и может направить туда инженера. В интерфейсе также доступны наружная температура, состояния серверов, активные аварии и история событий.

Для вентиляции настроены расписания и круглосуточные режимы. Интерактивная схема показывает направление воздушных потоков и помещения, которые обслуживает выбранная установка. В разделе ИТП можно контролировать насосы, аварии и температуры, а также задавать уставки для ГВС, отопления и вентиляции.

Веб-интерфейс позволяет формировать отчёты за выбранный период по значениям параметров и истории событий. Шаблоны можно настраивать под задачи объекта.

Особенности реализации

Интерфейс адаптировали под ежедневную работу диспетчеров: упростили исходные схемы, убрали второстепенные элементы и оставили данные, необходимые для принятия решений. Его разработка заняла около двух-трёх месяцев.

В ходе проекта появилась и новая функция iRidi SCADA-BMS — возможность выборочно скрывать серии данных на графиках, чтобы они не накладывались друг на друга. Команда iRidi реализовала доработку примерно за две недели, после чего её проверили на действующем объекте.

Результат

Система введена в эксплуатацию и прошла проверку в реальных условиях. Медицинский центр получил единое пространство для контроля инженерного оборудования, отказоустойчивую серверную архитектуру, подробную историю событий и возможность быстро определять место аварии.

Следующий этап - подключение других подразделений «УГМК-Здоровье» к объединённой диспетчерской службе в Екатеринбурге. Это позволит централизованно контролировать инженерные системы всей сети.
